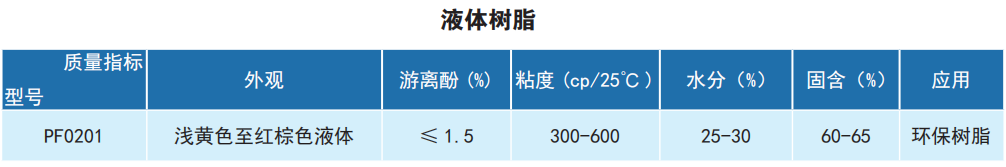

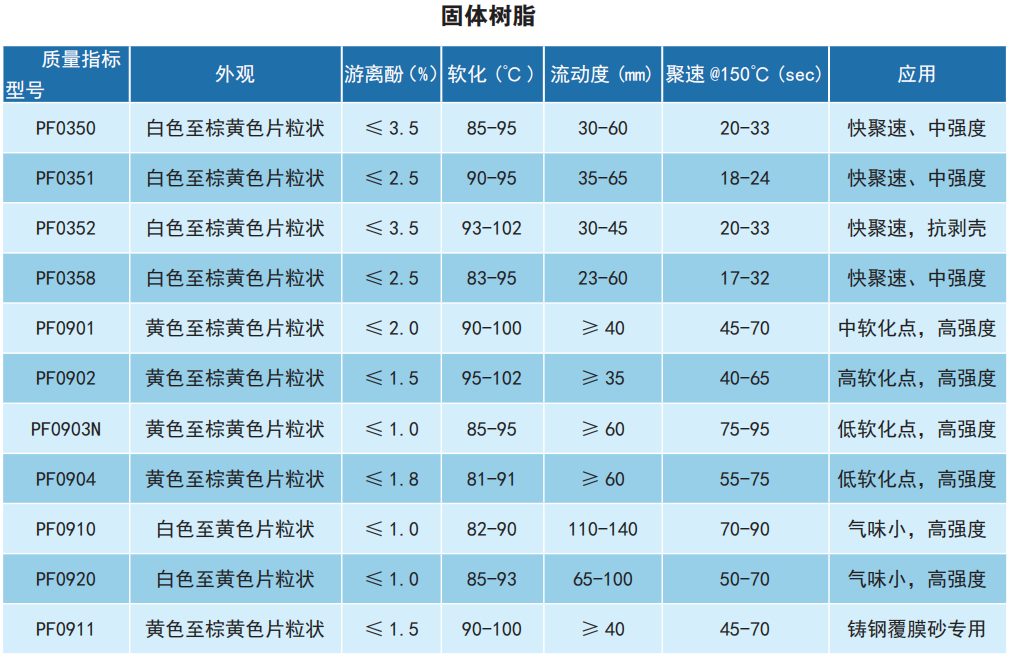

本系列產(chǎn)品一般分為：PF-0350 系列，PF-0901 系列，環(huán)保型液體樹脂，可用于鑄鋼、鑄鐵、有色金屬鑄造等 領(lǐng)域覆膜砂生產(chǎn)。PF-0350 系列為快聚速系列，對于中空型芯，倒空性比較好。PF-0901 系列為高強(qiáng)度系列，一般不單獨(dú)使用，可和 PF-0350 系列樹脂按不同的性能要求搭配使用。環(huán)保型液體樹脂 PF-0201 可搭配其他熱塑樹脂使 用，降低烏洛托品的加入量，大幅度降低射芯成型時的氣味，提高車間工作環(huán)境，同時減少鑄造過程中氣體的釋放，避免鑄件氣孔問題。
產(chǎn)品特點(diǎn)：
●高強(qiáng)度，降低樹脂加入量；
●低發(fā)氣量，減少氣孔缺陷；
●低膨脹率，保證砂型以及鑄件的精度要求；
●環(huán)保，減少傳統(tǒng)固化劑的用量，固化過程中刺激性氣體釋放量降低 50～ 60%，造型及澆鑄過程中刺激性氣味小。
● 工藝配方：
原砂（再生砂）：100%
樹脂總加入量：1.2 ～ 2.5%（占砂重）
烏洛托品加入量：10 ～ 15%（占樹脂重）
硬脂酸鈣：4 ～ 6%（占樹脂重）
●混砂設(shè)備：連續(xù)式混砂機(jī)
●混砂工藝：
（1）一般要求原砂與再生砂的砂溫分別加熱至比所用樹脂軟化點(diǎn)高 40 ～ 50℃為最佳溫度；
（2）新砂和再生砂在攪拌機(jī)內(nèi)攪拌的同時，加入酚醛樹脂進(jìn)行攪拌，充分混合均勻至 45 ～ 60S；
（3）砂子與樹脂攪拌均勻后，待冷風(fēng)機(jī)將溫度砂子溫度降至 105 ～ 110℃時停止降溫；
（4）加入烏洛托品水溶液和硬脂酸鈣進(jìn)行攪拌，攪拌時間 30 ～ 35S；
（5）等待樹脂和水份全部蒸發(fā)后覆膜砂出料、過篩、冷卻、包裝。
儲存條件
●固體樹脂粒狀樹脂和片狀樹脂，必須儲存在通風(fēng)干燥處，避免陽光直射，遠(yuǎn)離熱源。在存放時不要將樹脂 袋堆積太高，用后要及時扎口，以避免結(jié)塊。產(chǎn)品保質(zhì)期 6 個月。
●液體樹脂必須儲存在陰涼通風(fēng)干燥處（25℃以下），避免陽光直射，遠(yuǎn)離熱源。在儲存運(yùn)輸過程中，樹脂 應(yīng)避免接觸熱源或激烈碰撞。產(chǎn)品保質(zhì)期 1 個月（25℃以下）。
包裝
●粒狀樹脂標(biāo)準(zhǔn)包裝是 40kg 三層復(fù)合牛皮紙袋，內(nèi)層為塑料薄膜包裝；250kg/500kg 噸袋，內(nèi)層為塑料薄膜包裝。
●液體樹脂標(biāo)準(zhǔn)包裝是 200kg/ 桶，化工桶。 其他特殊包裝要求可根據(jù)客戶需求定制。
●使用時請穿戴好勞防用品，如不慎直接與人體接觸，立即用清水連續(xù)沖洗，必要時就醫(yī)。
●液體樹脂為可燃液體，使用時應(yīng)遠(yuǎn)離火源、熱源。
